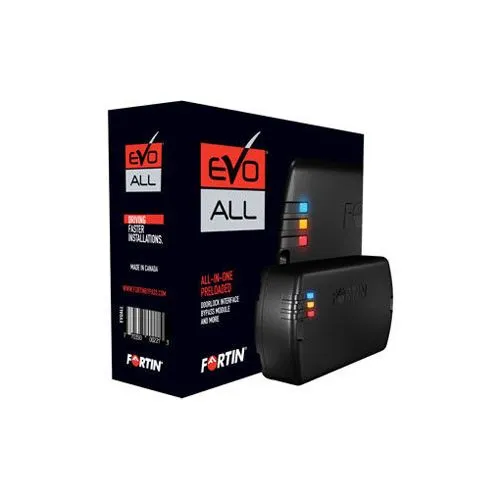

The EVO-ALL is the ultimate ALL-IN-ONE data immobilizer bypass, keyless entry, convenience, low power remote start and security interface combo module in the industry. It raises the standard of hassle-free installation convenience to a whole new level. It uses a multiple bus architecture with 10 separate communication ports that provide more complete functionality on every supported vehicle.

THIS PRODUCT MUST BE SOLD, INSTALLED AND SUPPORTED BY A PROFESSIONAL.

PRODUCT FEATURES :

• 3x on-board LEDs for simplified programming and diagnostics
• 4-wire Fortin 2-way datalink port for data-to-data (RS-232) communication with datalink equipped remote-starters and security-systems. [2]
• 20-wire general purpose plug for wire-to-wire connections with non-datalink equipped remote-starters and security-systems.
• Self-Learning algorithm automatically detects the vehicle during programming and adjusts accordingly.

PRODUCT SPECIFICATIONS :

• 3x CAN-Bus controllers.
• 3x General purpose controllers (J1850, Class 2, encrypted key etc.).
• 1x On-board Relay (SPDT).
• 1x On-board Relay (DPDT).
• 1x Analog Controller 0-12VDC @ 20mV steps (Passlock, MUX).
• 1x TB control port for TB-series modules. [3]

PARTS INCLUDED :

• 1x EVO-ALL control module. [1][4]
• 1x 20-pin General purpose harness. [5]
• 1x 4-pin Fortin 2-way data-link harness. [2]
• 1x 5-pin CAN-Bus harness.
• 1x 6-pin Relay harness. [5]

LEGEND :

[1] A firmware update is required.
[2] Using the 2-way datalink port with an equipped remote-starter, security-system or RF-KIT greatly simplifies installation.
[3] TB-series modules sold separately.
[4] Updated firmware and installation guides are posted on a regular basis. We recommend that you update this module to the latest firmware and download the latest installation guide(s) prior to the installation of this product.
[5] Secure Clip Harness.

Specifications

Brand:	Fortin
Status:	Active
Manufacturer Part #:	EVO-ALL

Fortin EVO-ALL - Module d'interface et de données universelles tout-en-un

Le module EVO-ALL TOUT-EN-UN est l'ultime module de contournement de clé, contrôle du télé-déverrouillage, fonctions de confort, démarrage à distance pour les véhicules modernes à faible ampérage et système de sécurité. Ce nouveau produit est maintenant la référence et augmente le standard de l'industrie à un tout nouveau niveau. Il utilise une architecture de bus multiples avec 10 ports de communication indépendants qui fournissent des fonctionnalités plus complètes sur les véhicules supportés.CE PRODUIT DOIT ÊTRE VENDU, INSTALLÉ ET SUPPORTÉ PAR UN PROFESSIONNEL.

FONCTIONS DU PRODUIT :

• 3x DEL internes pour programmation et diagnostic simplifiés.
• 1x Port de communication 2-voies data-link pour communication data avec les démarreurs à distance et systèmes de sécurité compatibles. [2]
• 1x Harnais à 20-pin pour connections analogiques avec les démarreurs à distance et systèmes de sécurité non munis d'un port data-link.
• Algorithme d'auto détection du véhicule durant la programmation. Permet l'ajustement automatique du module.

CARACTÉRISTIQUES DU PRODUIT :

• 3x Contrôleurs réseau CAN.
• 3x Contrôleurs de données à usage généraux (J1850, Class 2, clés codées etc.).
• 1x Relais interne (SPDT).
• 1x Relais interne (DPDT).
• 1x Contrôleur de circuit analogique 0-12VDC avec précision de 20mV (Passlock, MUX).
• 1x Sortie de contrôle TB pour les modules de la série TB. [3]

PIÈCES INCLUSES :

• 1x Module de contrôle EVO-ALL. [1][4]
• 1x Harnais de filage 20-pin. [5]
• 1x Harnais 2-voies data-link. [2]
• 1x Harnais réseau CAN 5-pin.
• 1x Harnais des relais 6-pin. [5]

LÉGENDE :
[1] Une mise à jour du produit peut être requise..
[2] L'utilisation du port data-link avec un démarreur à distance, système de sécurité ou KIT-RF réduit grandement le temps d'installation.
[3] Modules TB vendus séparément.
[4] Des mises à jours de produits et guides d'installations sont faites sur une base quotidienne. Nous vous recommandons grandement de procéder à une mise à jour du produit et télécharger le guide d'installation le plus récent avant de procéder à l'installation de ce produit.
[5] Connecteurs à loquet sécuritaire.
